Onduleur modulaire interne série GT-20BM 20 à 60 kVA avec bandes de batterie modulaires

La série d'alimentation sans interruption (UPS) GT-20BM est un onduleur en ligne modulaire avec batterie remplaçable à chaud.
🔺La puissance nominale de l'armoire unique couvre de 20 kVA à 60 kVA, ce qui offre la meilleure combinaison de fiabilité, d'échange à chaud et de flexibilité.

Conception modulaire avec batterie remplaçable

Système de surveillance pour batterie

Module IGBT intégré avec des performances améliorées et une taille réduite

Renseignez-vous maintenant
  • Bloc de batterie intégré de 204060 kVA kW, module intégré triphasé, alimentation UPS gottogpower (1)

Partager:

  • Introduction

  • Paramètres

L'alimentation sans interruption (UPS) de la série GT-20BM est une alimentation sans interruption (UPS) modulaire en ligne avec batterie remplaçable à chaud. La puissance nominale de l'armoire unique couvre de 20 kVA à 60 kVA, ce qui offre la meilleure combinaison de fiabilité, de remplacement à chaud et de flexibilité. Grâce à une technologie intelligente de protection et de gestion de la batterie, l'alimentation sans interruption (UPS) GT20BM réalise une solution d'alimentation totale compacte qui est facile à installer, à entretenir et à étendre la puissance.

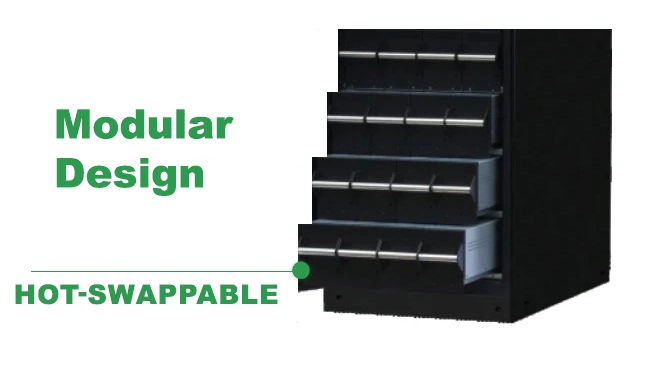

Conception modulaire avec pack de batteries interchangeable.
Système de surveillance pour batterie.

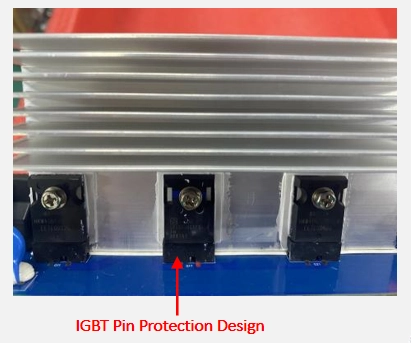

Module IGBT intégré avec des performances améliorées et une taille réduite.
Facile à installer et à entretenir.
Facilité d'extension de puissance et d'extension du temps de sauvegarde.
Technologie de protection intelligente pour un pack de batteries remplaçables à chaud sûr et fiable du système.
Système de gestion de charge intelligent, contrôle intelligemment l'ensemble du processus de charge et de décharge, améliorant efficacement la durée de vie de la batterie.
Démarrage à froid de la batterie.
Interface homme-machine conviviale avec écran tactile.

Modèle GT-20BM
Capacité du système 60kVA
Capacité du module d'alimentation 20kVA/18kW
Saisir Double entrée  Facultatif
Phase  Triphasé + Neutre + Terre, 380 V/400 V/415 V (ligne-ligne)
Plage de tension d'entrée 304 ~ 478 V CA (ligne-ligne), pleine charge ; 228 V ~ 304 V CA (ligne-ligne), la charge diminue linéairement en fonction de la tension de phase minimale.
Fréquence de taux 50/60Hz
Plage de fréquence d'entrée 40 Hz ~ 70 Hz
Entrée PF >0,99
Entrée THDi <3% (charge linéaire 100%)
Contourne Tension nominale 380/400/415Vac (ligne-ligne)
Fréquence de taux 50/60Hz
Plage de tension d'entrée Réglable, -40%~+25%
Gamme de fréquences de contournement Réglable, ±1 Hz, ±3 Hz, ±5 Hz
Contourner la surcharge Fonctionnement à long terme du 125% ; 130% pendant 1 heure ; 150% pendant 6 minutes ; 1000% pendant 100 ms
Sortir Tension nominale 380/400/415Vac (ligne-ligne)
Régulation de tension 1% pour la charge d'équilibrage ; 1.5% pour charge déséquilibrée
Fréquence de taux 50/60Hz
Précision de fréquence  0.10%
Sortie PF 0.9
Sortie THDu <1%, Charge linéaire ; <5.5%, charge non linéaire
Facteur de crête  3:1
Surcharge de l'onduleur 110% pendant 1 heure ; 125% pendant 10 minutes ; 150% pendant 1 minute ; >150% pendant 200 ms
Batterie Tension ±240 Vcc
Numéro de batterie 40 pièces (réglable : nombre pair de 32 à 44)
Précision de tension ±1%
Puissance de charge jusqu'à 20% * Puissance active de sortie
Démarrage à froid de la batterie Standard
Système Efficacité Mode CA  95.00%
Mode écologique  99.00%
Mode batterie 95.00%
Afficher  Écran tactile 5,7" LCD + LED + clavier
Classe IP IP20
Interface RS232, RS485, contact sec programmable
Option Carte SNMP, kit parallèle, SPD, LBS, filtre anti-poussière
Température Fonctionnement : 0~40 ℃ Stockage : -40~70 ℃
Humidité relative 0~95% Sans condensation
Altitude <1000m. Entre 1 000 et 2 000 m, déclassement de puissance 1% pour chaque élévation de 100 m
Bruit (1 mètre)  55 dB à une charge de 50%
Normes applicables  Sécurité : CEI/EN 62040-1 CEM : CEI/EN 62040-2 Performances : CEI/EN 62040-3
Physique poids (kg) Armoire : 205 kg Module d'alimentation : 22 kg Paquet de batterie : 10 kg (sans batterie)
Dimension
L*P*H(mm)
Armoire 600*1020*2000
Module de puissance 440*590*134
Paquet de batterie 120*824*177
